Fra mitt prosjekt fikk jeg noen moduler igjen.

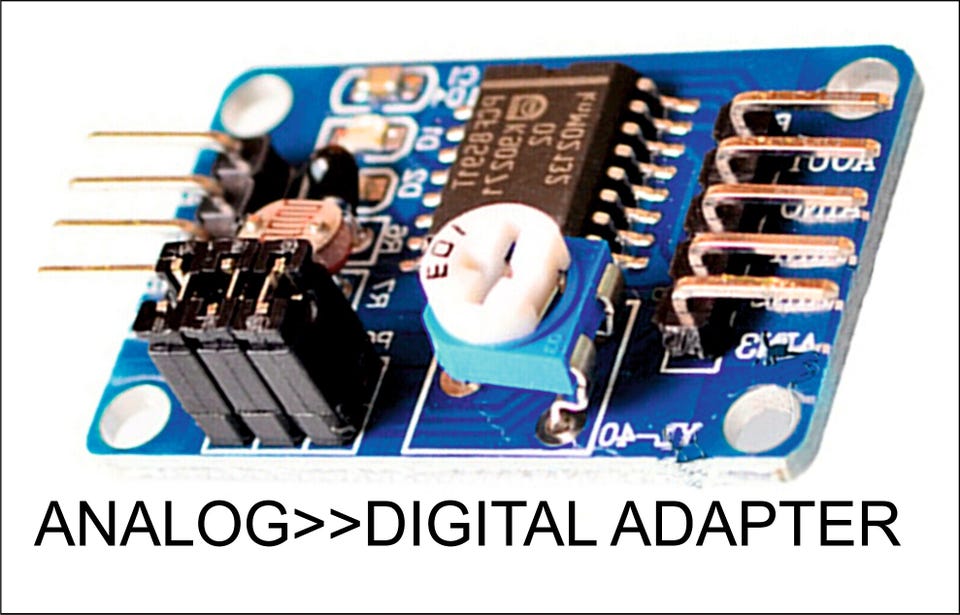

Modulen er bygget opp rundt den velkjente PIC krets PCF8591 8-bit A/D eller D/A konverter, er her produsert av PHILIPS!

BESKRIVELSE (tatt ut av den UK baserte manualen):

PCF8591 AD/DA Converter Module Analog To Digital Conversion + Cable

A module chip using PCF8951

Module supports external voltage input capture (input voltage range 0-5v)

Three modules integrated photoresistor acquisition environment through the AD intensity accurate numerical

Modules integrated thermistor, can capture the precise value of the ambient temperature through the AD

The five-module integrated 1 channel 0-5V voltage input acquisition (blue potentiometer to adjust the input voltage)

Modules with power indicator light (on the module after power indicator lights)

Modules with the DA output indicator light board DA output indicator module DA output interface voltage reaches a certain value, the voltage the greater the light brightness is more obvious.

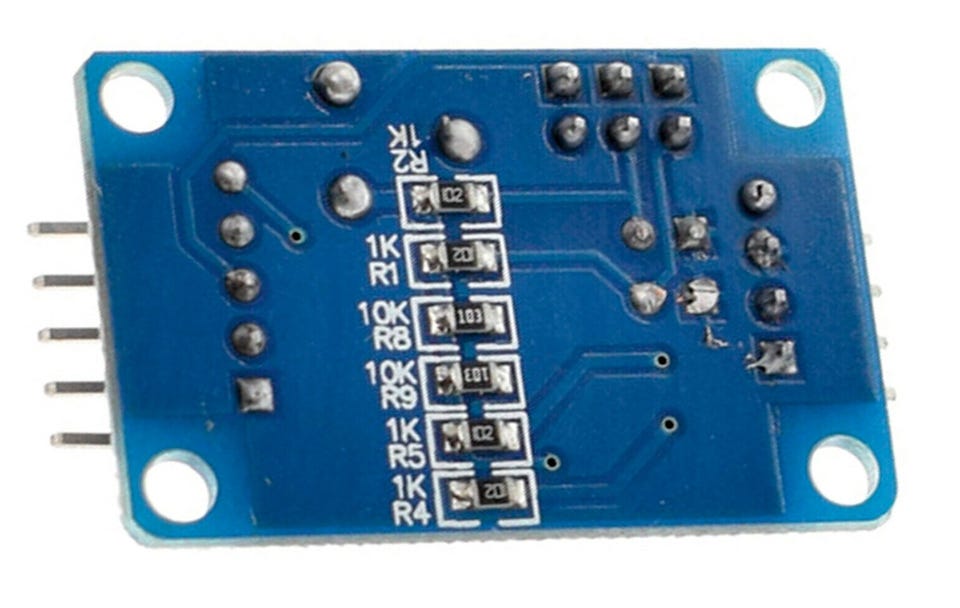

Module PCB size: 3.6cm * 2.3cm

Standard double-sided, plate thickness 1.6mm

Features:

PCF8591 operating voltage range of 2.5V to 6V

Low standby current

through the I2C bus serial input / output

PCF8591 by 3 hardware address pins addressing

Sampling rate PCF8591 I2C bus rate decided

4 analog inputs programmable as single-ended or differential inputs

Automatic incremental channel selection

PCF8591 analog voltage range from VSS to VDD

PCF8591 built-in track and hold circuit

8-bit successive approximation A / D converter through an analog output DAC gain

The module interface:

The module's left and right, respectively, the external expansion of 2-way pin interface, respectively, as follows:

Output interface of the left the AOUT chip DA

The AINO chip analog input interface.

AIN1 chip analog input interface

AIN2 chip analog input interface

AIN3 chip analog input interface

The right side of the SCL IIC clock interface to access the microcontroller IO port

The SDA IIC digital interface connected microcontroller IO port

GND module to an external

VCC power supply interface external 3.3v-5v

Module jumper instructions for use:

Module three red short circuit cap, respectively, the role are as follows:

P4 connected to the P4 jumper, select thermistor access circuit

P5 connected to P5 jumper to select the photoresistor access circuit

P6 connected to the P6 jumper, to select 0-5V adjustable voltage access circuit

##############
