Fresejigg 5-1

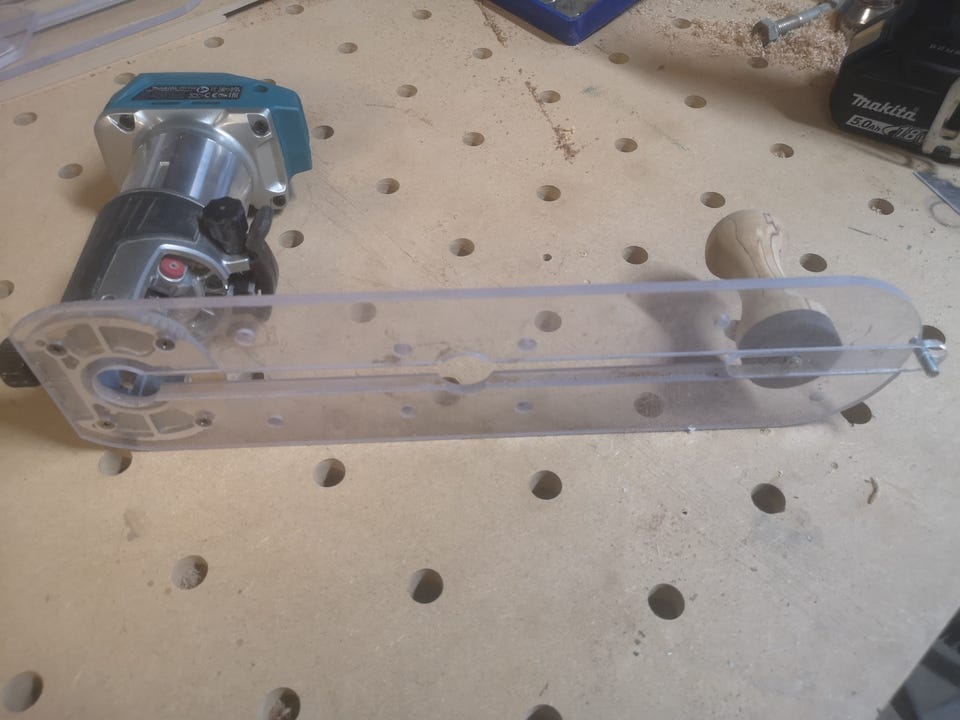

Fresejiggen leveres med følgende deler: (Bilde 1)

1 stk hovedplate i 6mm polykarbonat med diverse spor og hull tilpasset de forskjellige funksjonene.

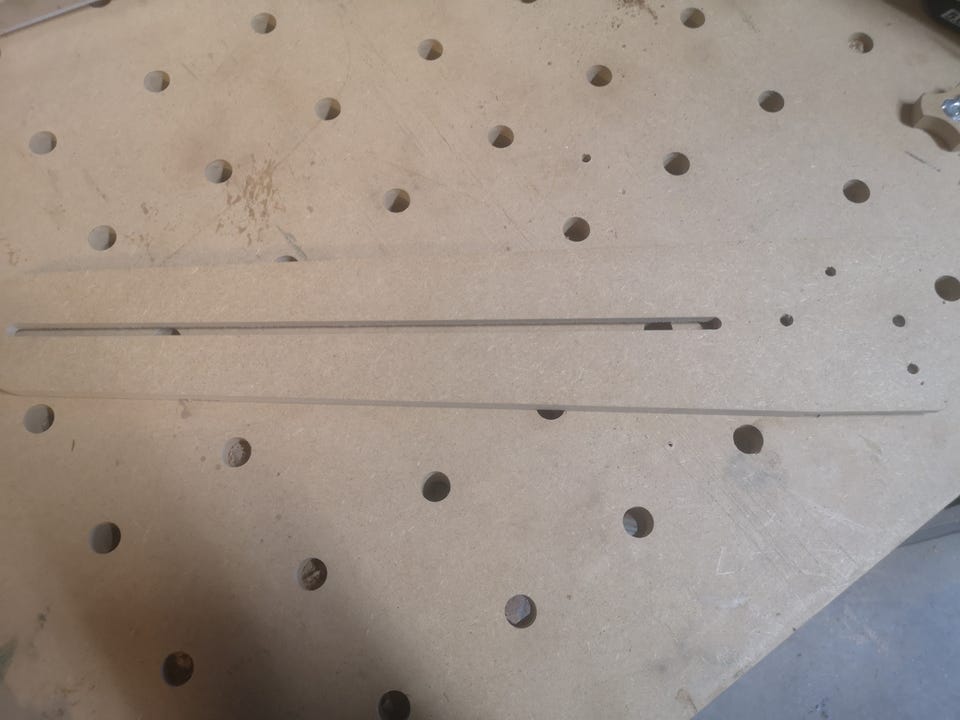

1 stk forlengerplate i 12mm mdf med nødvendige utsparinger og festehull.

1 stk plate i 6mm polykarbonat for planfresing / parallellanlegg.

1 stk rund plate med 6mm senterhull i 6mm polykarbonat for sirkelfresing uten senterhull.

1 stk 4mm glideplate i akryl med 2 stk forhåndsgjengede hull for 6mm gjenger.

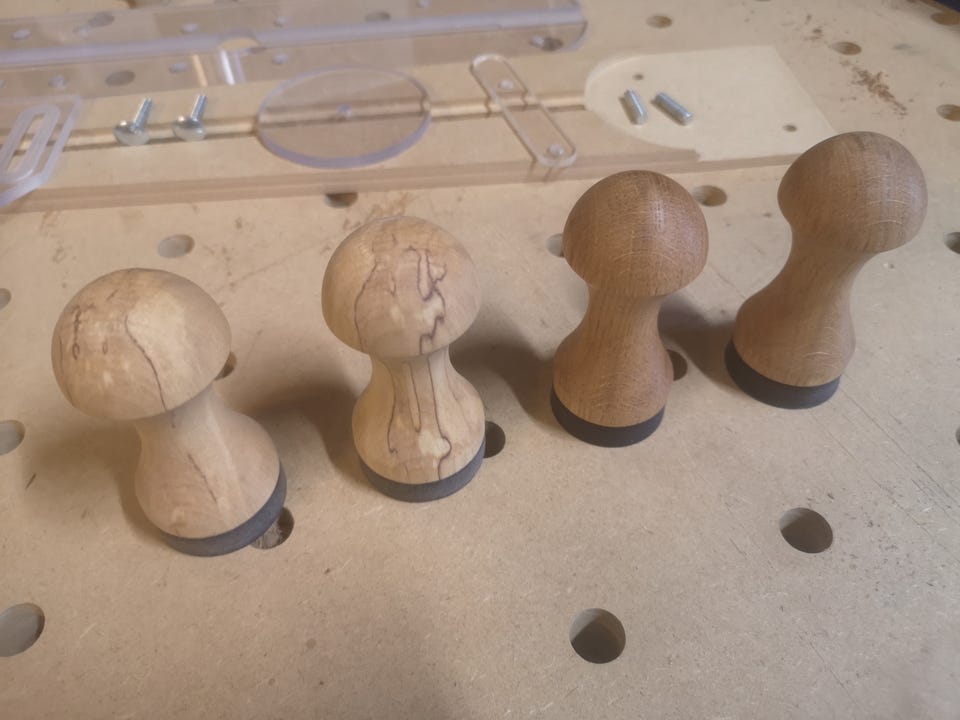

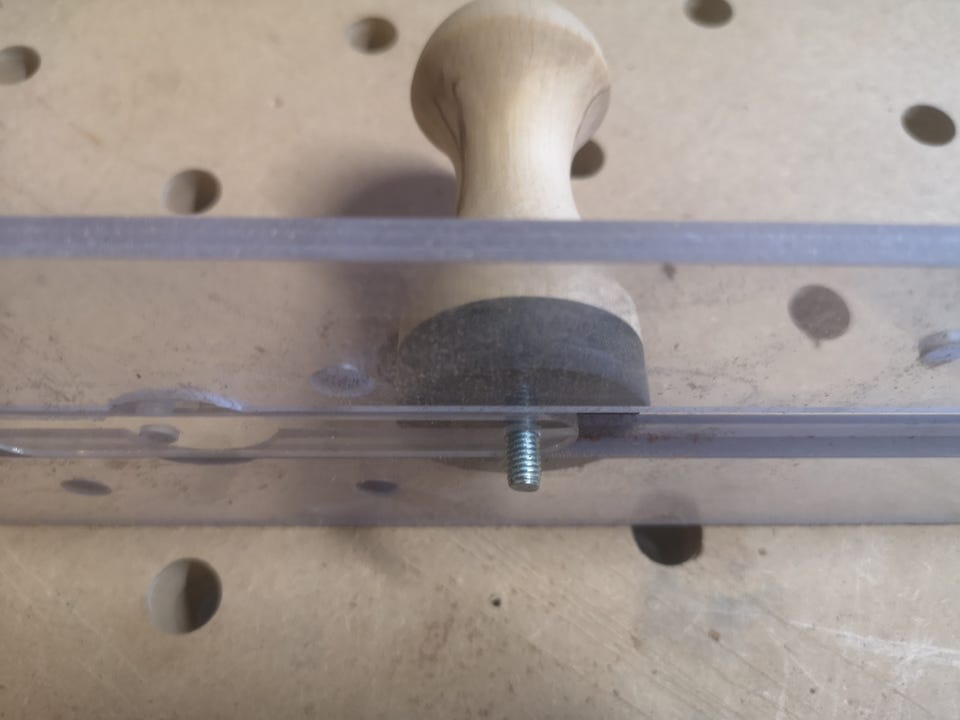

2 stk håndtak i valgfritt Eik eller surnet Bjørk, (så langt lageret rekker) (Bilde 2)

Håndtakene er behandlet med 2 lag Osmo nøytral hardvoksolje med satin finish.

2 stk fingermuttere med islagsmuttere montert for 6mm gjenger for å feste utvalgt ekstrautstyr.

2 stk 30mm blindbolter med 6mm gjenger.

2 stk 25mm gjengestenger med 6mm gjenger.

1 stk enkel bruksanvisning.

Fresejiggen har følgende funksjoner:

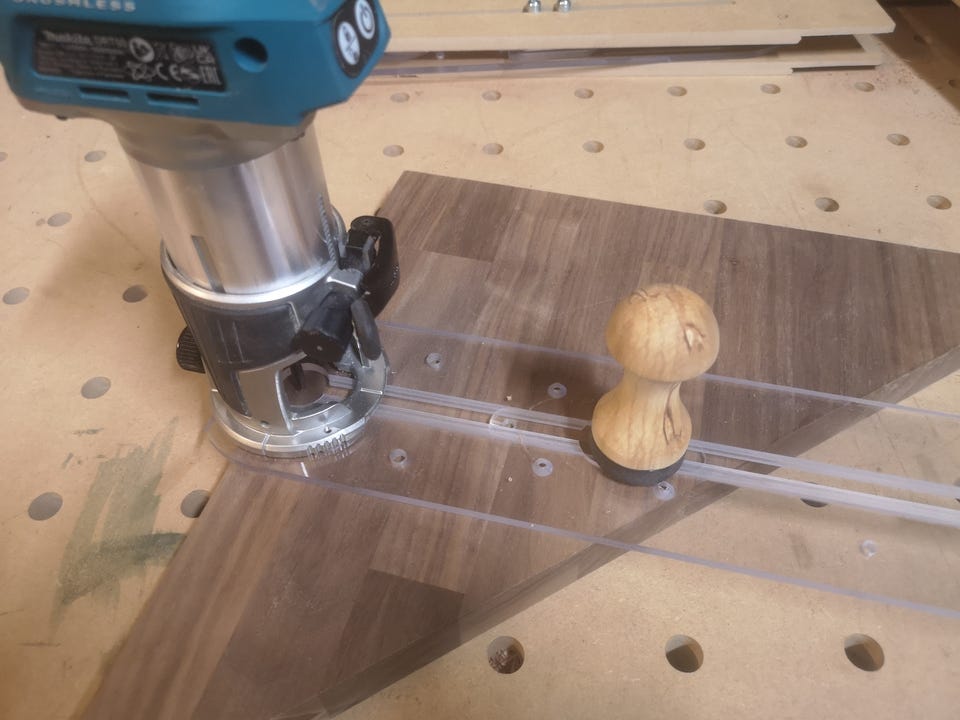

1. Kantfresing med ekstra bred base.

Justerbar plassering av håndtaket (ene) for maksimal utnyttelse av økt stabilitet.

(Bilde 3 og 4)

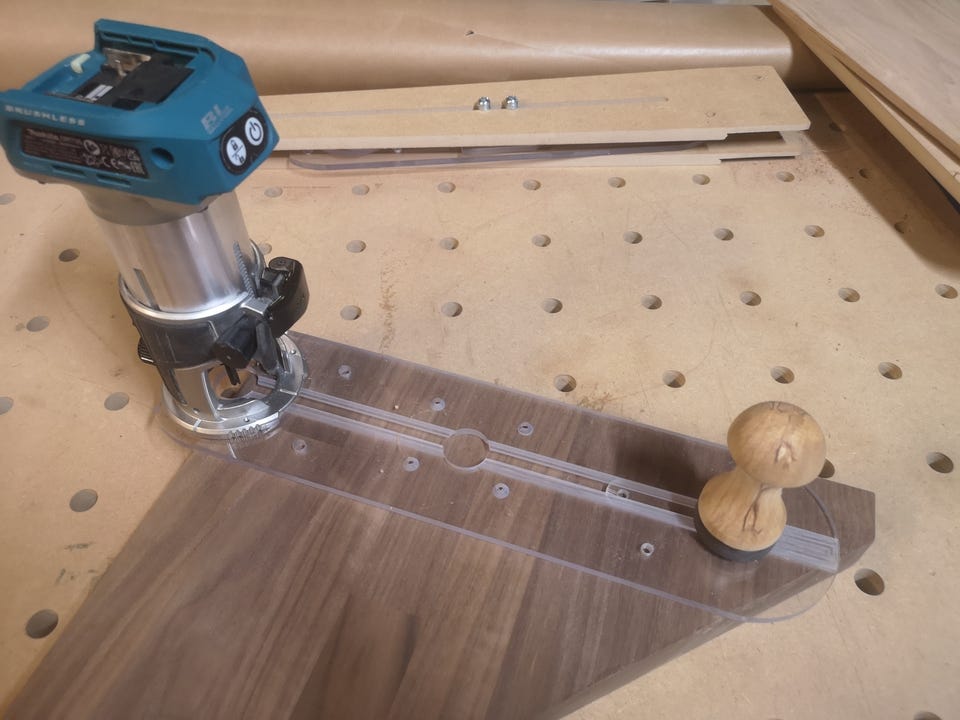

2. Frihåndsfresingsjigg.

Ekstra stabil og bred base med midtmontering av fresen og trinnløs plassering av håndtakene på hhv. venstre og / eller høyre side.

(Bilde 5, 6 og 7)

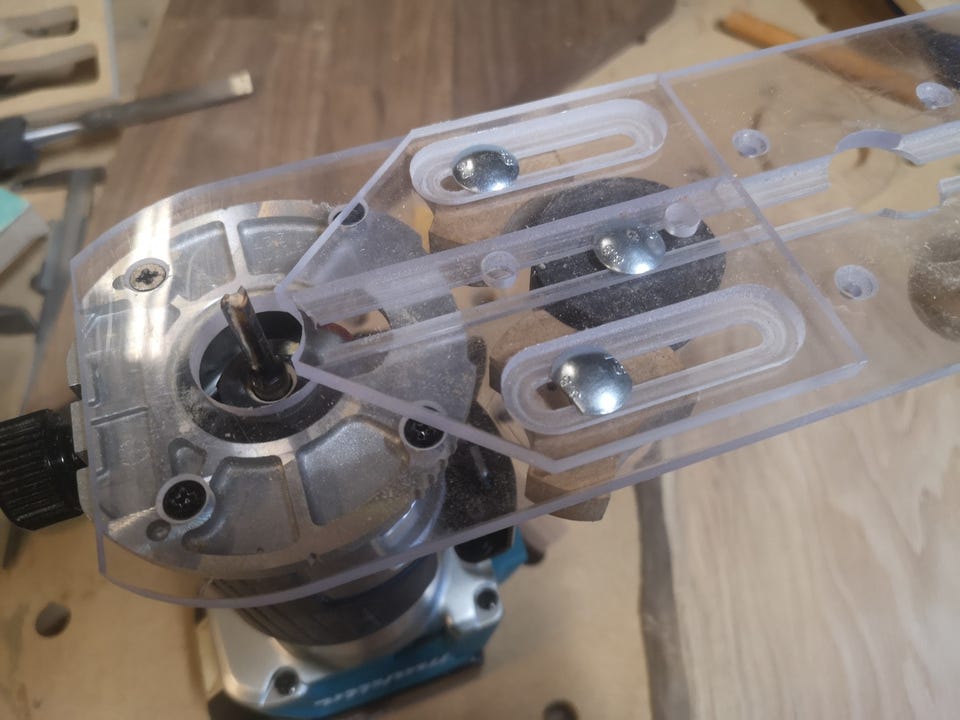

3. Planfresingsjigg.

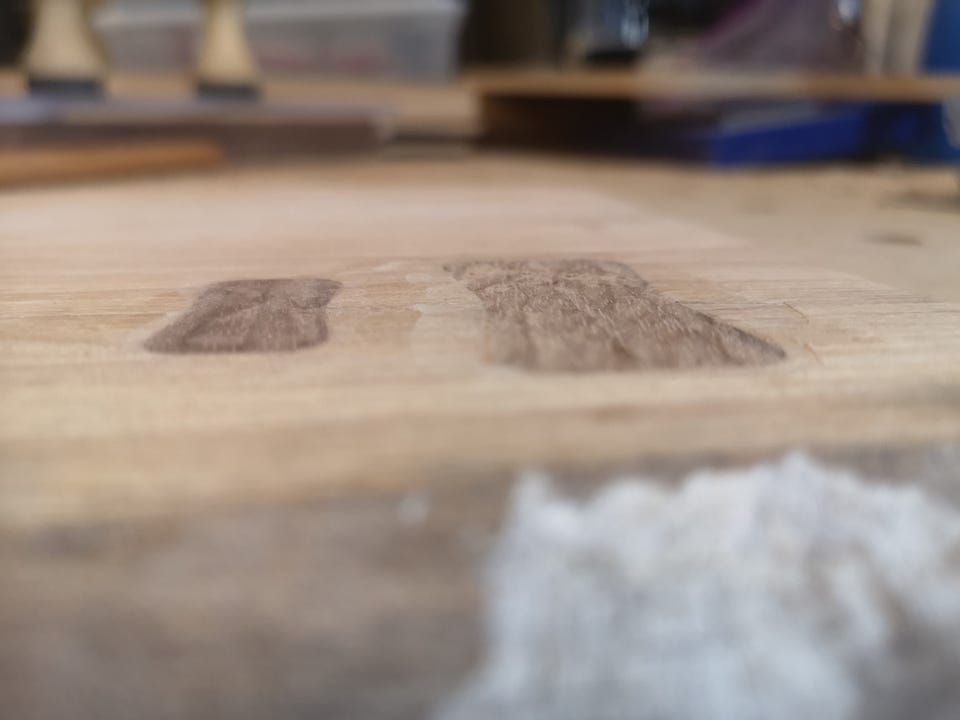

Denne gir deg muligheten til raskt og enkelt frese ned f. eks. overflødig høyde på bow tie / butterfly slik at du slipper å være engstelig for å lage merker på arbeidsstykket med f. eks. sag / stemjern eller pussemaskin. Denne er også ypperlig for å frese ned kantfiner på hyllekanter eller lignende etter liming.

(Bilde 8, 9, 10, 11 og 12)

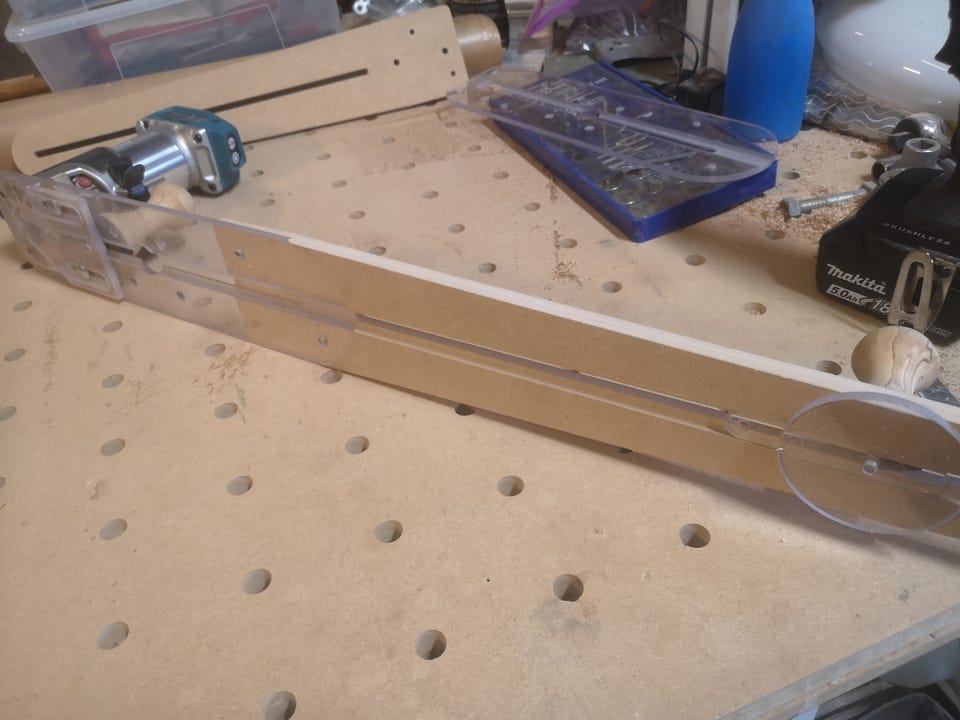

4. Sirkeljigg. (Bilde 13 - 24)

Fresejiggen er todelt, en hoveddel med trinnløs freseradius fra 15mm til 390mm og en forlengelsesdel som gir en total trinnløs radius på inntil 790mm eller med andre ord en diameter på hele 158cm.

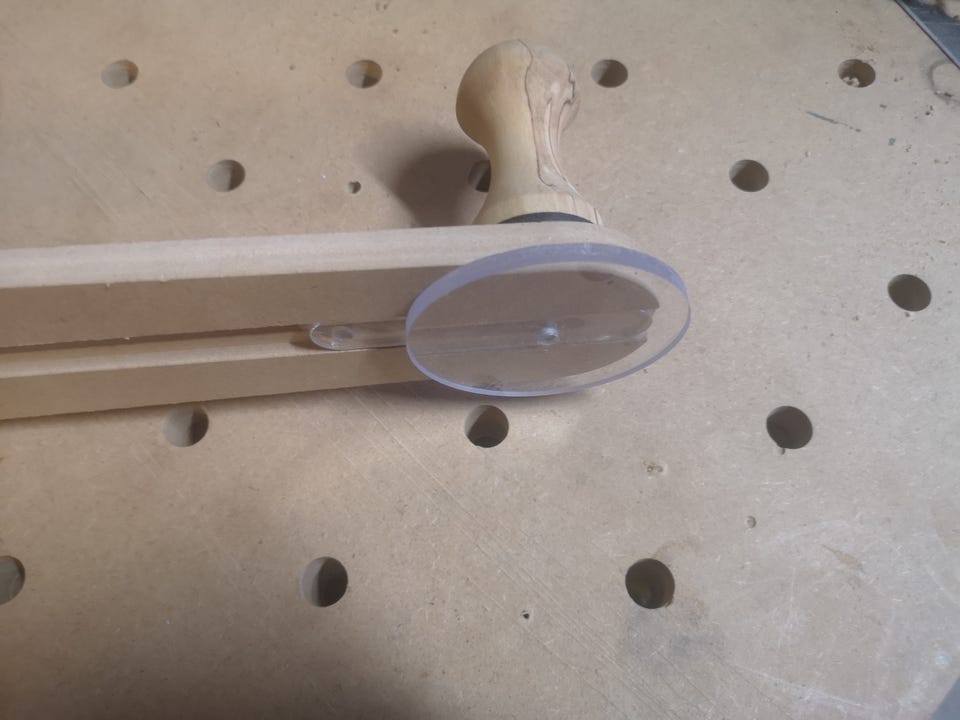

Denne jiggen gir deg muligheten til å frese ut sirkler med eller uten sentreringshull.

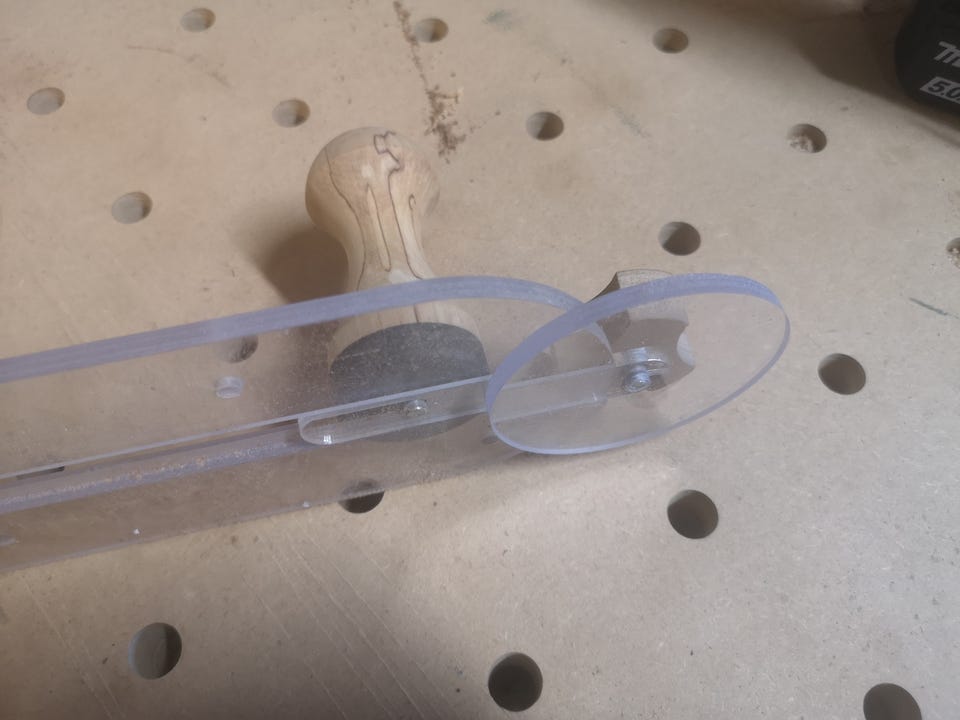

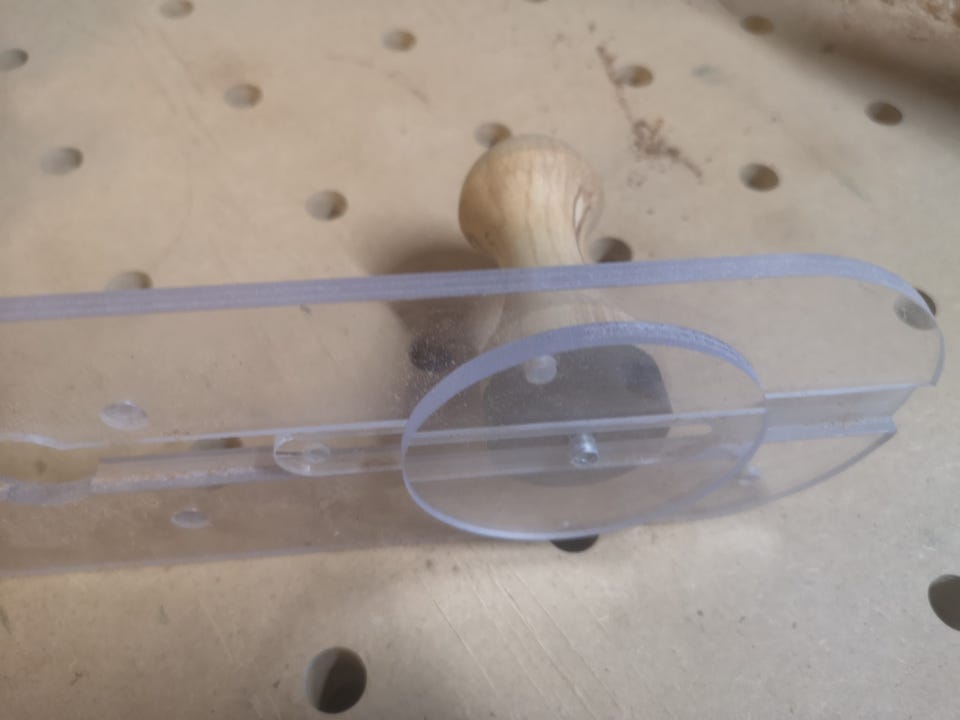

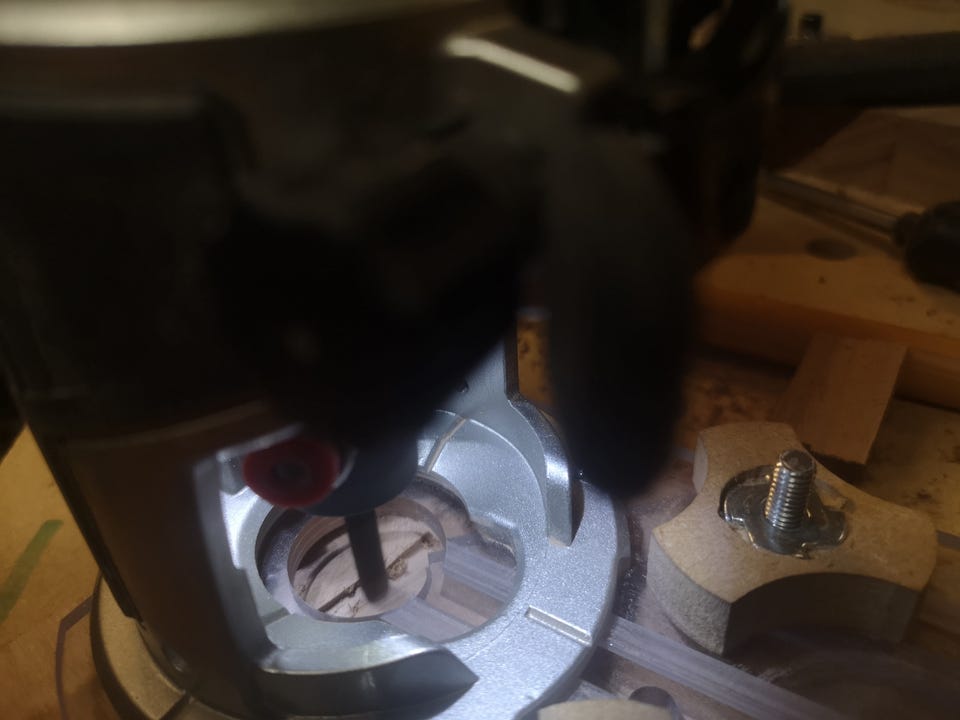

Om du skal frese hull til f. eks et høyttalerelement så spiller det ikke så stor rolle om du har et sentreringshull, men om du skal frese ut en bordplate så vil det være håpløst med et sentreringshull. Som du kan se av bildene er prinsippet at det er en liten gjengestang som går går ut fra håndtaket gjennom glideplaten og ut på undersiden. Glideplaten er gjenget og du bestemmer selv hvor langt ut sentreringspinnen skal stikke ut. Gjengestangen låses når du strammer til håndtaket. I jiggen ligger det med en rund plate av 6mm tykk polykarbonat med innebygget sentreringshull. Denne festes med dobbeltsidig tape på arbeidsstykket og du bruker derfor det innebyggede hullet i platen som sentreringshull. Ved fresing av mindre sirkler uten registreringshull vil du også måtte montere på flaten for planfresing så tett opp mot fresen som mulig, dette for å opprettholde riktig vinkel på fresestålet mot arbeidsstykket.

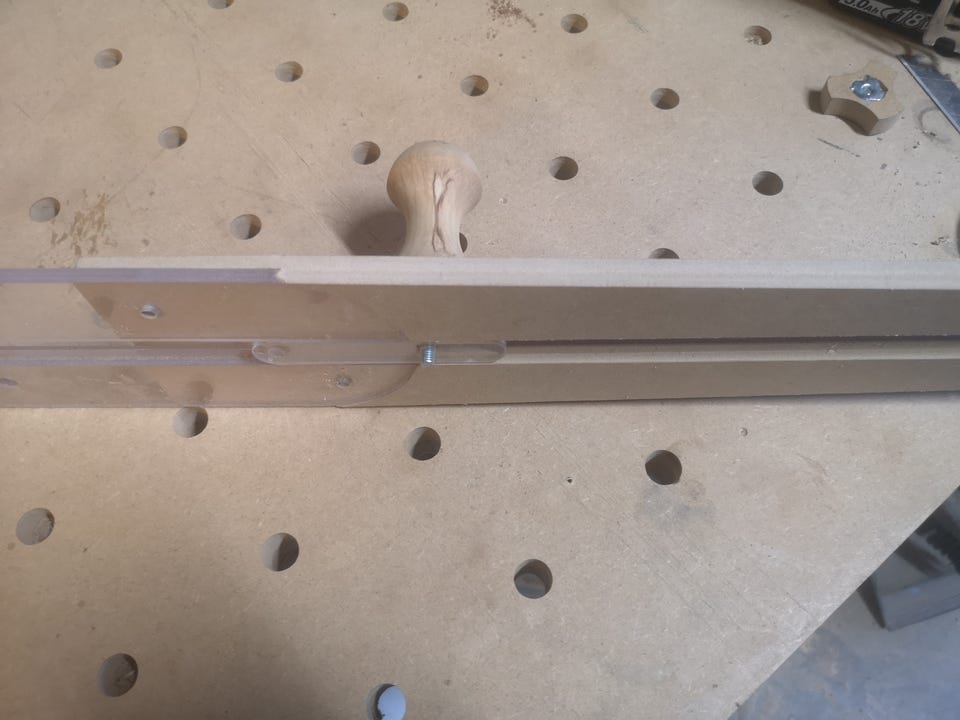

5 Parallellanlegg. (bilde 25 og 26)

Du har i prinsippet muligheten for å bruke nesten den fulle bredden på forlengeren som parallellanlegg d.v.s. opp mot 70cm, men i praksis så fungerer det nok best innenfor de første 30cm.

OBS. Denne jiggen er primært laget for Makita DRT50.

Hullene for innfesting av ruteren skal dermed også passe til hhv. RT0700C og RT0702C.

Jiggen passer til alle såkalte palm router / trim routers med en diameter på kroppen / foten på ca 80-100mm. Dersom du har en annen type palm router enn makita og ønsker å kjøpe en slik jigg så kan vi løse det på to måter. Jeg kan lage jiggen uten festehull til ruteren og du tilpasser den på egenhånd, eller du kan sende meg en målsatt skisse over festehullene du trenger så lager jeg en versjon som passer din ruter.

NB. Fresen som er avbildet følger IKKE med!

Dersom du ønsker å lage dine egne håndtak så er prisen kr. 950,-

Dersom du ønsker en utgave i kun mdf så er prisen kr 750,-

Porto kommer i tillegg!

Prisene er inkl. mva med kvittering!
