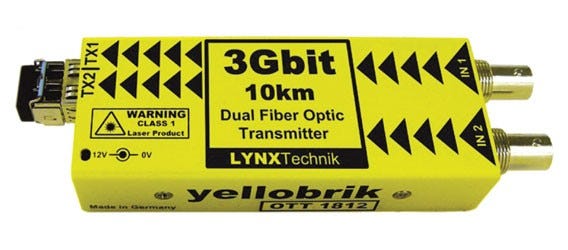

LYNX YELLOBRIK OTT 1812
Beskrivelse av varen
Designed to combat the restrictions involved with the distribution of uncompressed, broadcast-quality, video signals over long distances, these modules, part of the yellobrik range manufactured by Lynx Technik, extend video circuits over distances of up to 10km using fibre optic cables. SDI video signals are supported up to 3Gb/s; DVB-ASI is also supported. The range includes single and dual-channel fibre transmitters and receivers, as well as transceiver modules with both transmit and receive paths to provide bi-directional video circuits over, depending on model, a pair of fibres or, using WDM multiplexing, a single fibre. Modules may be used alone, or mounted in an optional rack-mounting frame.
Convenient for use over long-distance, point-to-point links, the modules are also a useful solution where the maximum reach of copper cables is reduced, by the high throughput required for HDTV 3G SDI, to an inconveniently short length. All modules support hot-swapping and hot-plugging.
Common Specifications
Video inputs: SDI video, DVB-ASI, 75ohms, BNC. Multi-standard operation from 270Mbit/s to 3Gbit/s, auto-detecting.
Multi-rate re-clocking: 270Mbits/s, 1.48Gbits/s, 2.97Gbits/s.
Return loss: Better than 15dB to 1.5Gbits/s and 10dB up to 3Gbits/s.
Automatic cable equalisation: 250m, 270Mbits/s; 140m, 1.5Gbits/s; 80m, 3Gbits/s (Belden 1694A cable).
Video standards: SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI.
Video outputs: SDI video, DVB-ASI, 75ohms, BNC.
Fibre connections: Singlemode using LC/PC connector; SMPTE 297M - 2006.
Maximum transmission distance: 10km.
Wavelength: 1310nm
Optical power: -5dBm (see individual options for OTX 1812 and ORX 1802)
Power source: 9-14V DC (AC adapter supplied)
Dimensions: 105 x 40 x 22mm
