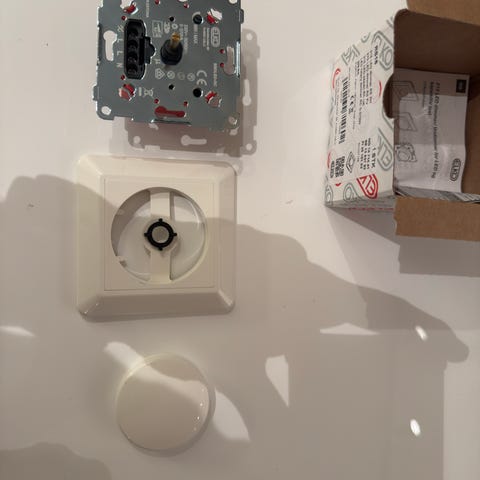

RS16/1-10v PH DIMMER ELKO

1-10V dimmer for elektronisk forkoblet utstyr med 1-10V styreinngang.

Reg.område: 1-100 %. Maks.-og min.nivå må justeres med alle enheter tilkoblet og idriftsatt anlegg.

Den mekaniske bryteren er galvanisk skilt fra potensiometeret og kan belastes med 6 A (ohmsk), 2A lysrørlast.

Ved bruk av større laster må kontaktor eller ELKO RS-universalrele 13A (1478185) benyttes. Dette universalrelet leveres med ramme i RS serien, passer inn i enkel veggboks og i kombinasjon med annet ELKO utstyr.

Dimmeren passer inn i standard veggbokser og i alle ELKO kombinasjonsplater.

Den mekaniske bryteren trenger ikke nødvendigvis tilkobles, men lysarmaturen vil da være spenningssatt også når dimmeren er avslått. Dette kan medføre en gløding i lysarmaturen.

Dimmeren kan monteres påvegg i kombinasjon med 33mm påveggskappe. Dersom dimmeren skal monteres i en flerhullsramme eller en ELKO OPTION ramme må den medfølgende enkelrammen fjernes.

Dimmertype: Mekanisk Transistor

Spenning 230V/50Hz.

Belastning bryter: 6A ohmsk last.

Belastning bryter: 2A induktiv eller kapasitiv last.

Sikring 6,3A.

Bryter: Trykk AV/PÅ.

Regulering 1-10V: Vri.

Reg.område 1-10V: 1-100%.

Belastning 1-10V: 200mA.

Farge: Polarhvit

IP20

Innbygningsdybde: 29mm
